規格 型號

FBs－CM25E

FBs-CM55E

FBs-CMEH

FBs-CM5EH

網路界面

10 Base T

10/100 Base T

網路協議

TCP/IP

應用協議

FATEK客戶及伺服模式

Modbus-TCP伺服模式

FATEK/Modbus-TCP,HTTP, DHCP,

DNS, SNTP, SMTP, NetBIOS(客戶及伺服模式)

FATEK/Modbus-TCP,HTTP, DHCP,

DNS, SNTP, SMTP, NetBIOS(僅支持伺服模式)

PLC聯網通訊口

Port3,Port4

PLC通訊速率

9600/19200/38400/57600 115200/230400 bps

307.2Kbps

9600/19200/38400/57600 115200/307200 bps

擴充通訊端口

RS232(Port3),RS485(Port4)

RS485(Port3,Port4)

-

RS485(Port4)

應用站號

FATEK端口號500，Modbus-TCP端口號502或自定

網路存取防擴機制

限定IP

通訊狀態指示

網絡RX,TX,LINK等3個LED通訊狀態指示燈

LINK,SPEED指示燈

通訊界面接口

網路RJ-45, DB9F

3pin免螺絲端子

網路RJ-45,3pin免螺絲段子

網路RJ-45

網路RJ-45,3pin免螺絲段子

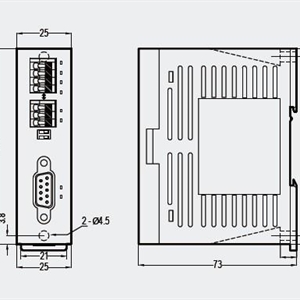

外形尺寸(寬×高×深)

25×90×73mm

25×90×73mm

25×90×73mm

項 目

規格

備注

工作外圍溫度

密閉設備

5℃～40℃

永久性的安裝

開放設備

5℃～55℃

儲存溫度

-25℃～+70℃

相對濕度(不結露，RH2)

5%～95%

污染等級

Degree II

抗腐蝕性

依據IEC-68標準

海拔高度

≤2000M

耐振動

使用DIN RAIL固定

0.5G，3軸方向各2小時

螺絲固定

2G，3軸方向各2小時

耐沖擊

10G，3軸方向各3次

耐噪聲

1500Vp-p，脈寬1us

耐電壓

1500VAC，1分鐘

L,N對任一端子
