1、硬件連接

易能變頻器本身帶一個RS485接口，支持自由協議通訊，因此我們在選與PLC通訊的時候選擇通過RS485接口按自由協議通訊，我們永宏PLC選擇CB25通訊板，連線圖如下;

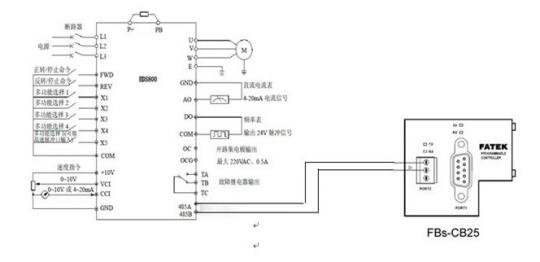

                     圖1 硬件連接圖
2、設置變頻器參數：
      F0.00 頻率輸入通道選擇---（03）串行口給定
      F0.02 運行命令通道選擇---（03）串行口運行命令通道
      F2.14通訊配置 ----（3）9600BPS 1-8-1格式，偶校驗
     F2.15本機地址 ----（1）地址為1

3、易能變頻器自由通訊協議

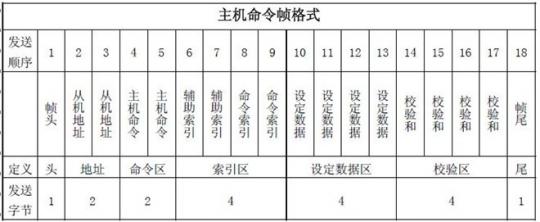

圖2 主機命令幀格式

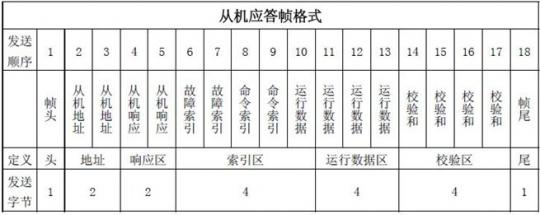

圖3 從機命令幀格式

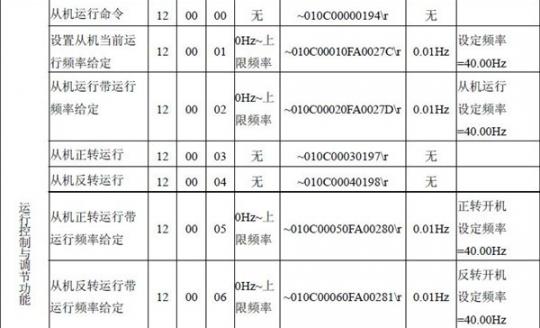

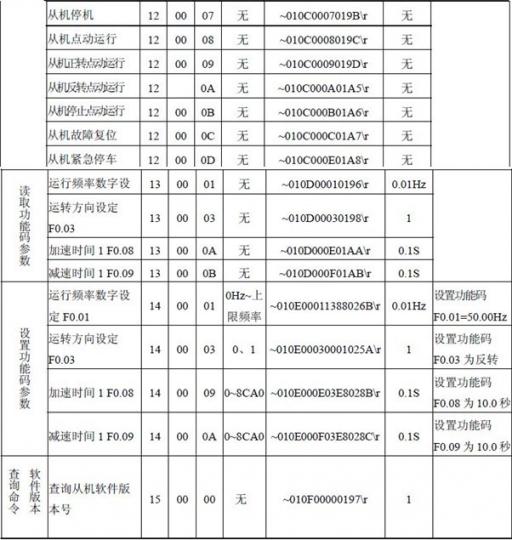

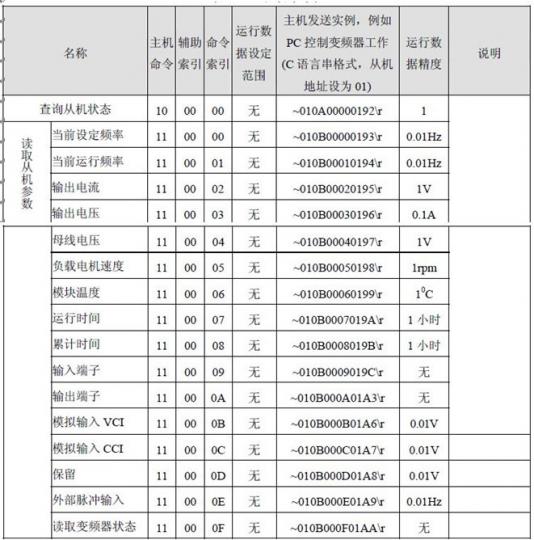

3.2 主機命令協議

4、 PLC控制要求
在該控制系統中要求PLC控制變頻器的正轉、反轉、停止及通過觸摸屏輸入頻率。
因此我們根據主機命令幀格式（圖2）及主機命令協議表編寫出通訊表格：
4.1 正轉帶頻率運行
（1）協議命令

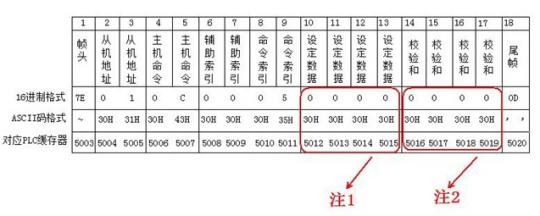

（2）變換成通訊幀格式

注1：因為數據區內要輸入的頻率是變化的，因此這里在PLC內對應的寄存器內全存入零。
注2：因為數據區內的數據時變化的，因此校驗和也是變化的，這里將其對應的寄存器內全存零。
（3）頻率輸入及變換成ASCII格式

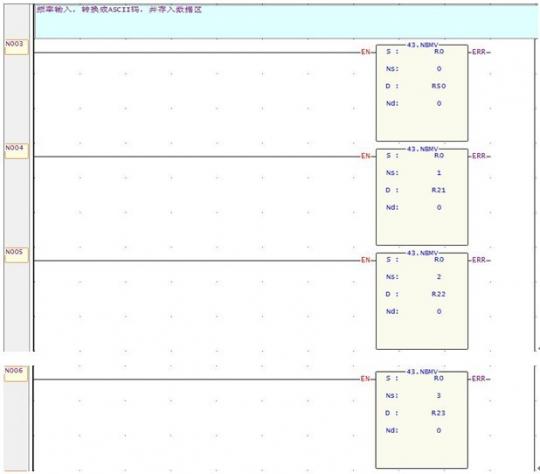

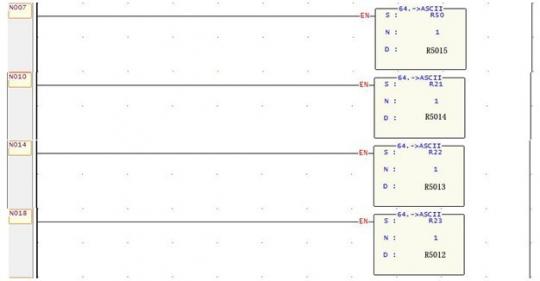

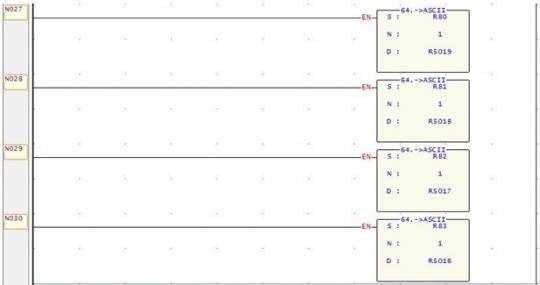

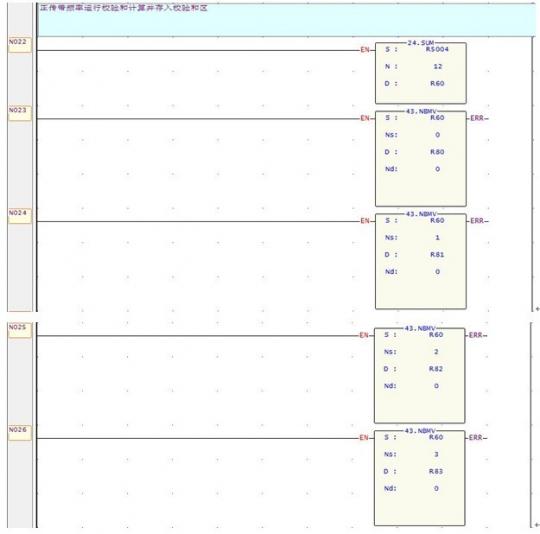

觸摸屏上輸入頻率存入R0,通過43號指令把R0中的數分別提出來，程序如下：
