AB相脈沖高速計數

2015-6-30 10:39:24 人評論 次瀏覽 分類：永宏應用案例

【控制要求】 FBs-MC系列高數計數及高速脈沖輸出頻率最高可達 200KHz，而FBs-MN系列的最高可達 920KHz，現以AB相脈沖為例進行說明 :
● 發送AB相脈沖控制伺服電機，每秒發送 460000個脈沖給伺服電機。● 伺服電機接有編碼器，編碼信號接入 PLC高速計數輸入點 (差動輸入點 )。
● 若PLC高速計數器計數值與脈沖發送脈沖數目相差 10個以上時，則產生報警燈亮。【組件說明】
PLC 組件 控制說明
Y0、Y1 460KHz高速脈沖輸出點
Y5 報警指示燈
X0、X1 高速計數器 HHSC0輸入接點
DR200 輸出脈沖數
DR202 高速計數器設定值

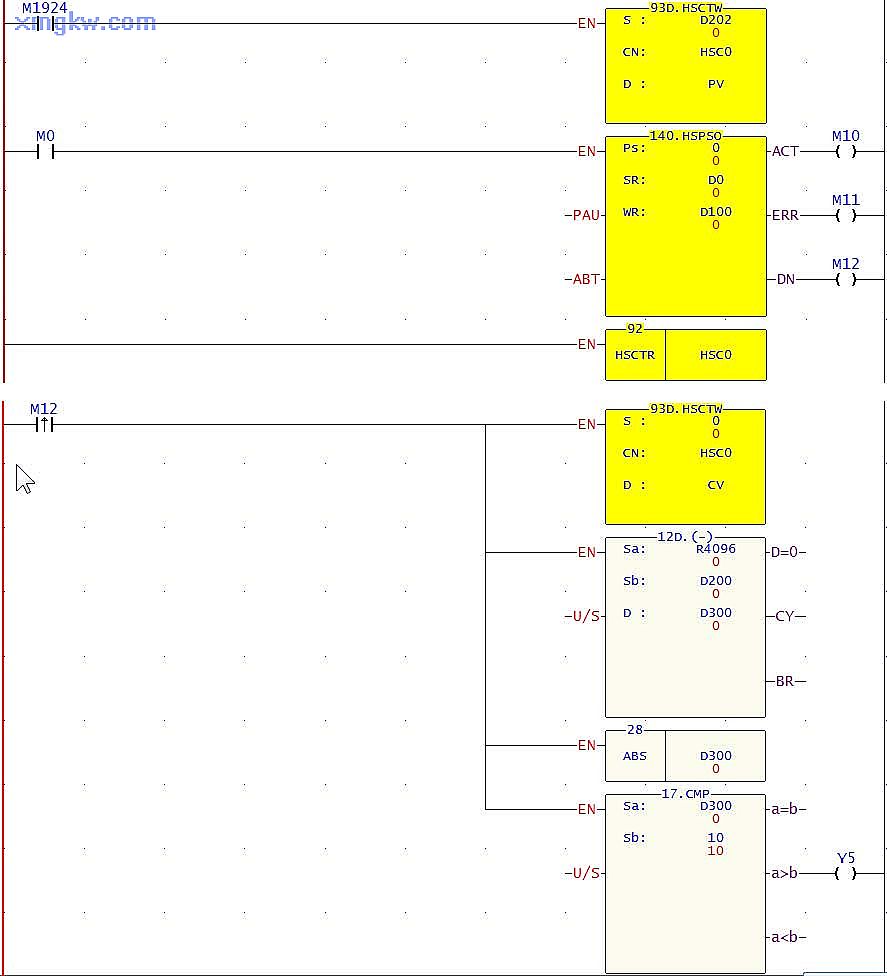

【控制程序】

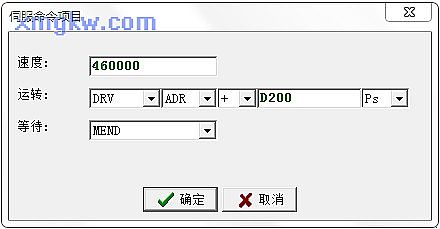

【伺服命令表格】

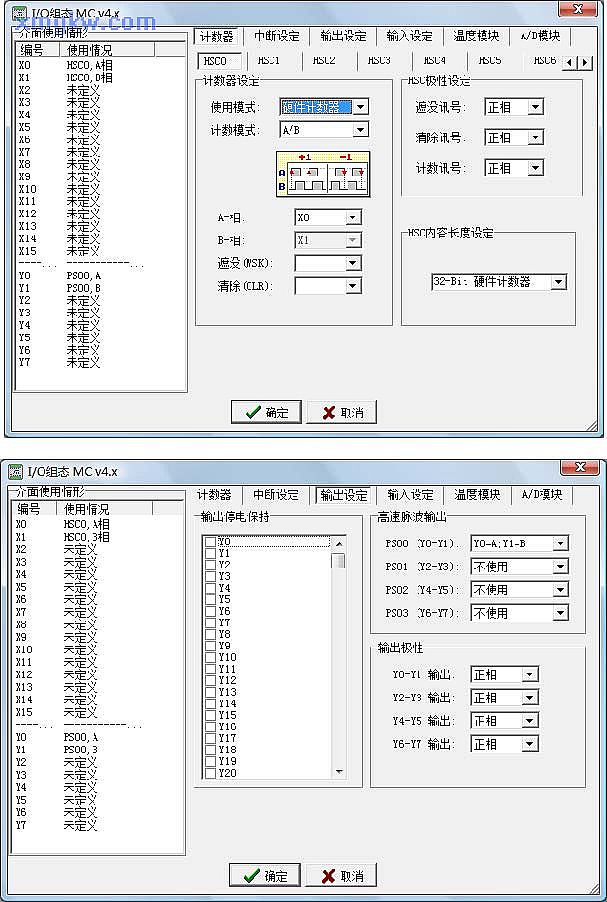

【I/O組態設置】

【程序說明】
  1. M0來控制 PLC發送脈沖信號，脈沖信號由 Y0、Y1輸出。將伺服電機的轉速由編碼器輸出的回饋信號接入到 X0、X1高速計數端， X0、X1對應硬件高速計數器 HHSC0，其最高響應數頻率可達 920KHz。
  2. 當脈沖發送完畢后， M12=ON，執行比較指令，若 HHSC0的當前計數值（ DR4096）與發送脈沖數目相差10個以上時， Y5=ON，報警燈亮。
  3. 3. M12=ON，F(xiàn)UN93也被執行， HHSC0的當前計數值 CV（DR4096）被清零，保證 PLC在下一次對輸入脈沖計數時，又開始從 0開始進行計數。

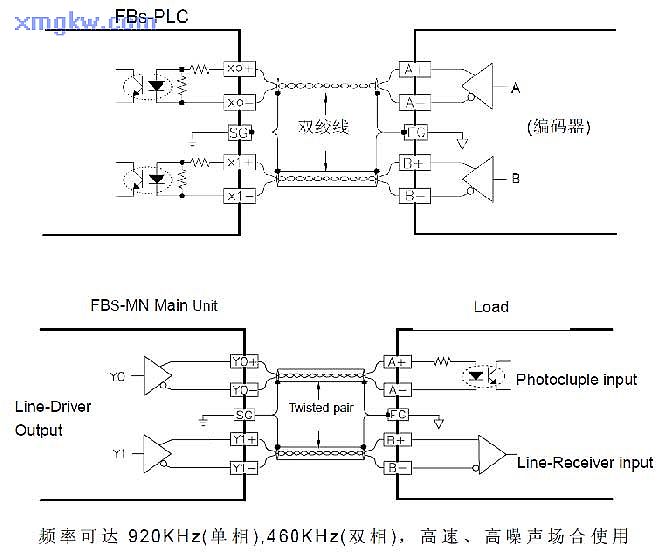

  4. 因為伺服編碼器輸出信號為差分信號，所以本范例需使用支持差分信號輸入的 FBs-MN機種（其 X0-X7支持差動輸入， Y0-Y7支持差動輸出）。
