水塔液位自動控制

2015-6-30 9:41:53 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
  1. 水塔水位上升超過上限傳感器（ X0）時，水位異常警報燈（ Y10）報警，并進行泄水動作。
  2. 水塔水位下降低于下限傳感器（ X1）時，水位異常警報燈（ Y11）報警，并進行灌水動作。
  3. 100秒后，水位上限傳感器 X0仍為ON，則機械故障報警燈報警。
  4. 100秒后，水位下限傳感器 X1仍為ON，則機械故障報警燈報警。
5.水位處于正常水位時，所有報警燈熄滅和泄水及灌水閥門自動被復位。【元件說明】

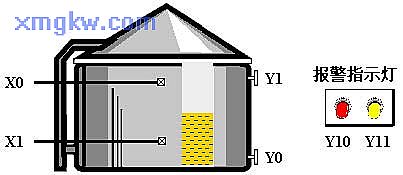

PLC 元件 控制說明
X0 水位上限傳感器：水位高于此處時， X0狀態為ON
X1 水位下限傳感器：水位低于此處時， X1狀態為ON
Y0 水塔泄水閥門
Y1 水塔灌水閥門
Y10 水位異常報警信號
Y11 機械故障報警信號

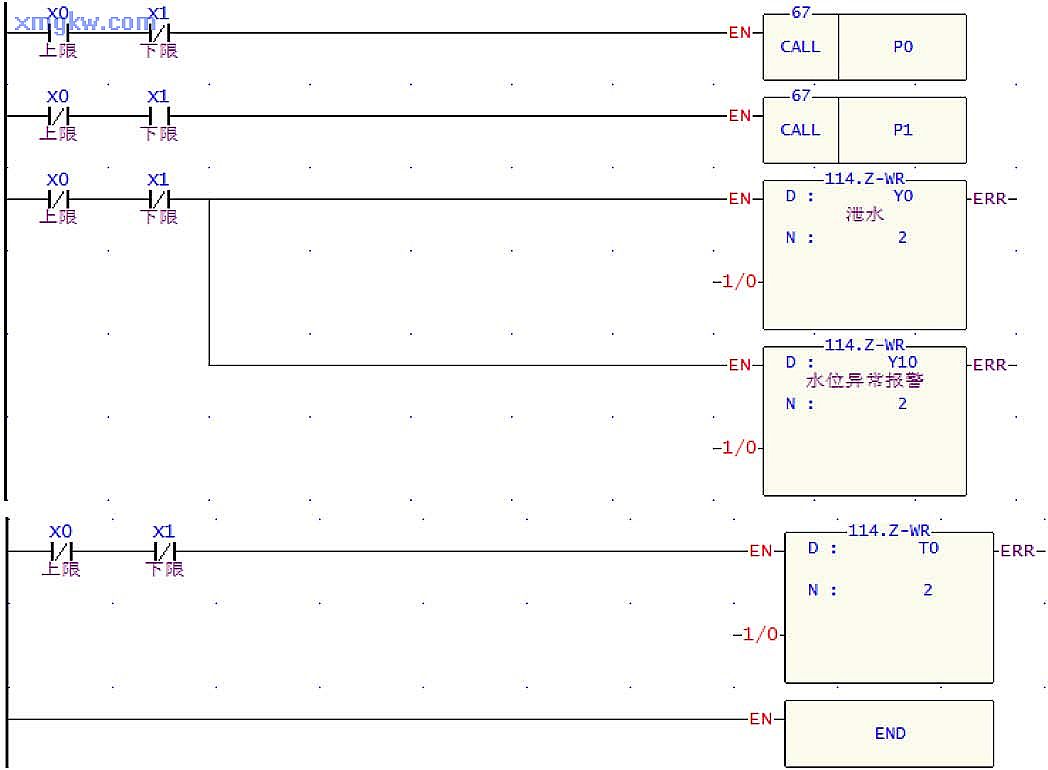

【控制程序】主程序

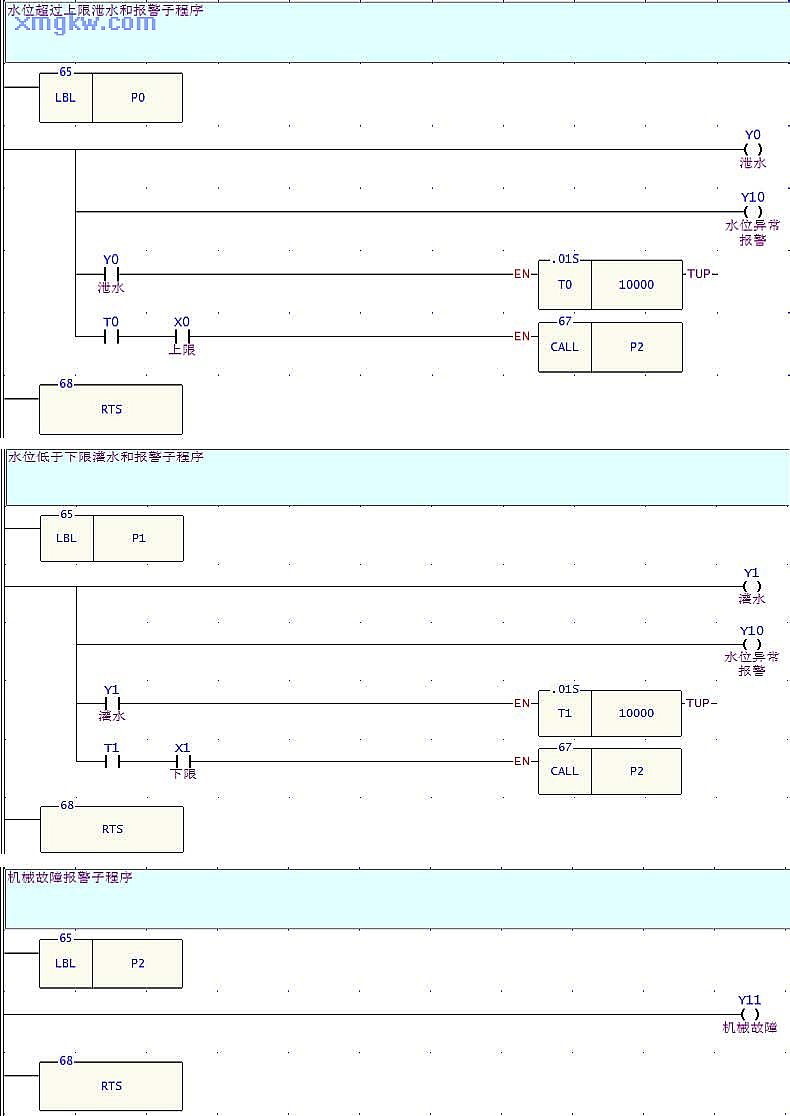

副程序

【程序說明】
  1. 當水位超過上限時， X0=ON，CALL P0指令被執行，執行子程序 P0，線圈 Y0和Y10都為ON，進行泄水動作并且水位異常報警燈報警，直到 X0變為OFF，即水位低于上限水位時，才停止執行子程序 P0。
  2. 當水位低于下限水位時， X1=ON，CALL P1指令被執行，將跳轉到指針 P1處，執行 P1子程序，線圈 Y1和Y10都為ON，進行灌水動作并作水位異常報警，直到 X1變為OFF，即水位高于下限水位時，才停止 P1子程序。
  3. P0和P1子程序中嵌套了 CALL P2子程序，如果進行泄水動作 100秒，但水位上限傳感器仍為 ON，則執行P2子程序， Y11線圈導通，機械故障指示燈報警。
  4. 同樣，如果進行灌水動作 100秒，但水位下限傳感器仍為 ON，則執行 P2子程序， Y11線圈導通，機械故障指示燈報警。
  5. 如果水塔處于正常水位，即 X0和X1都為OFF，則Z-WR指令執行， Y0、Y1、Y10、Y11、T0、T1 都被復位，泄水和灌水閥門和報警燈都不動作。
