液體混合自動控制系統

2015-6-30 10:30:13 人評論 次瀏覽 分類:永宏應用案例

【控制要求】
1. 按下 START按鈕后,自動依序向容器注入 A、B 兩種液體,到達規定的注入量后,攪拌機自動對混合液體進行攪拌 2分鐘,攪拌均勻后打開閥門讓混合液體從流出口流出。
2.等待 1分鐘后,混合液流盡,流出口自動關閉。【組件說明】

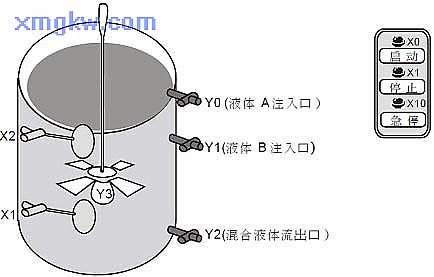

PLC 元件 控制說明
X0 啟動按鈕:按下時, X0狀態為 ON
X1 低水位浮標傳感器:水位到達該處時, X1為 ON
X2 高水位浮標傳感器:水位到達該處時, X2為 ON
X10 急停按鈕:按下時, X10狀態為 ON
T0 計時 120秒定時器,時基為 10ms的定時器
T1 計時 60秒定時器,時基為 10ms的定時器
Y0 液體 A流入閥門
Y1 液體 B流入閥門
Y2 混合夜流出閥門
Y3 攪拌電機
【程序說明】

【程序說明】

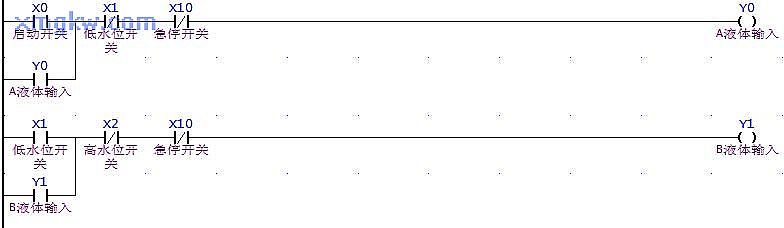

  1. X0=ON,Y0=ON 并自保,閥門打開注入液體 A,直到碰到低水位浮標傳感器后停止液體 A 注入。
  2. 碰到低水位浮標傳感器后, X1由 OFF→ON動作, Y1=ON并自保持,直到碰到高水位浮標傳感器后停止液體 B注入。

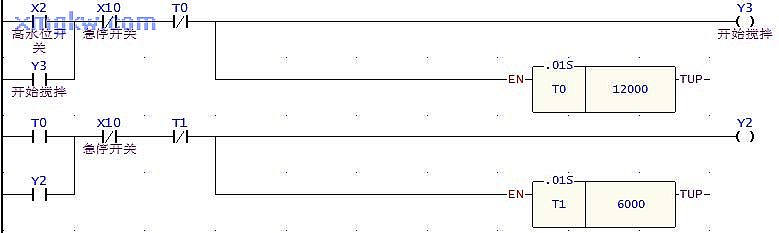

  3. 碰到低水位浮標傳感器后, X2=ON,Y3=ON,攪拌電機開始工作,同時定時器 T0開始計時, 120秒后,T0=ON,Y3被關斷,攪拌電機停止工作, Y2=ON并自保,混合液體開始流出。
  4. 4. Y2=ON后,定時器 T1開始執行,到達預設值 60秒后, T1=ON,Y2被關斷,混合液體停止流出。
  5. 當系統出現故障時,按下急停按鈕, X10=ON,其常閉接點關斷,所有輸出均被關斷,系統停止工作。
