利用計數器完成時鐘設計(時 .分.秒)

2015-6-30 10:38:46 人評論 次瀏覽 分類:永宏應用案例

【控制要求】
利用3個計數器配合 1s時鐘脈沖標志 M1922,構成一個標準的 24小時時鐘。【組件說明】
PLC 組件 控制說明
C0 秒計數
C1 分計數
C2 時計數
M1922 1s 時鐘脈沖

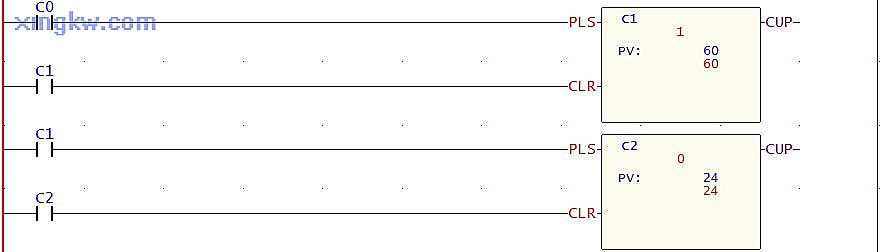

【控制程序】【程序說明】

  1. 24小時鐘的關鍵,在于 M1922(周期為 1秒的時鐘脈沖)的使用。
  2. 當程序開始執行,秒鐘計數器 C0開始進行計數,當 C0計數到60次(1分鐘)時 C0=ON,同時分鐘計數器C1計數1次,同理,當 C1計數到60次(1小時)時C1=ON,同時計數器 C2計數1次;當 C2完成24次計數 (24小時)時,C2被復位,又開始新的 24小時的計數過程。
  3. 當每個計數器的計數值和設定值PV相等時,計數器的常開觸點變成ON,會自行清零。
  4. C0計“秒”、 C1計“分”、 C2計“時”,可以組成一個 24小時的時鐘;此案例中,當 C2的設定值等于12時,可得到一個標準的 12小時的時鐘。
